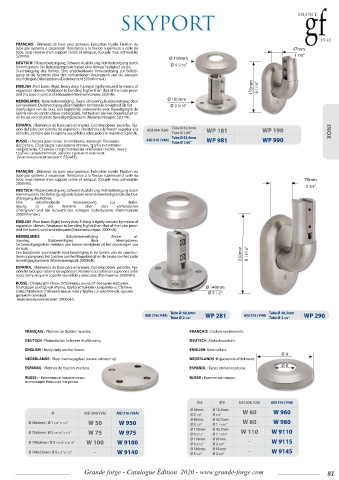

SkyPoRT

fRANÇAIS : Eléments de base pour poteaux. Exécution lourde. Fixation du
tube par système à expansion. Résistance à la flexion supérieure à celle du 47mm
tube, sous réserve d’un support solide et adéquat. (Couple max. admissible:
520mN). Ø 110mm 1 7/8’’
DEuTScH : Pfostenbefestigung. Schwere Ausführung. Rohrbefestigung durch Ø 4 5/16’’
Klemmsystem. Die Befestigungsteile haben eine höhere Festigkeit als die
Durchbiegung des Rohres. Eine entscheidende Voraussetzung zur Befesti-
gung ist die Kenntnis über den vorhandenen Untergrund und die Auswahl
des richtigen Dübelsystems (Drehmoment 520mN maxi.)
ENGLISH : Post bases. Rigid, heavy duty. Tubing is rigidly secured by means of 155mm 6 1/16’’
expansion sleeves. Resistance to bending higher than that of the tube provi-
ded the base is solid and adequate (Maximum torque: 520mN).
NEDERLANDS : Balusterbevestiging. Zware uitvoering. Buisbevestiging door Ø 100mmm
klemsysteem. De bevestigingsdelen hebben een betere stevigheid als het Ø 3 5/16’’
doorbuigen van de buis. Een bepalende voorwaarde voor bevestiging is de
kennis van de constructieve ondergrond, het toetsen aan het Bouwbesluit en
de keuze van het juiste bevestigingssysteem (Maximumkoppel: 520mN).
ESPAÑOL : Elementos de base para arranques. Construcciones pesadas. Fija-
ción del tubo por sistema de expansión. Resistencia a la flexión superior a la AISI 304( v2A) Tube Ø 42,4mm wP 181 wP 190
del tubo, siempre que el soporte sea sólido y adecuado (Par máximo: 520mN). Tube Ø 1,66’’ INOx
Tube Ø 42,4mm
RuSSE : опоры для стоек. устойчивы, выносят большие AISI 316 ( v4A) Tube Ø 1,66’’ wP 981 wP 990
нагрузки. благодаря закладной втулке, труба устойчиво
закреплена. степень сопротивления сгибанию выше, чем у
трубы с аналогичной, однако цельной основой.
(максимальный момент: 520мн).
fRANÇAIS : Eléments de base pour poteaux. Exécution lourde. Fixation du
tube par système à expansion. Résistance à la flexion supérieure à celle du
tube, sous réserve d’un support solide et adéquat. (Couple max. admissible: 70mm
2000mN).
2 3/4’’
DEuTScH : Pfostenbefestigung. Schwere Ausführung. Rohrbefestigung durch
Klemmsystem. Die Befestigungsteile haben eine höhere Festigkeit als die Dur-
chbiegung des Rohres.
Eine entscheidende Voraussetzung zur Befes-
tigung ist die Kenntnis über den vorhandenen
Untergrund und die Auswahl des richtigen Dübelsystems (Drehmoment
2000mN maxi.)
ENGLISH : Post bases. Rigid, heavy duty. Tubing is rigidly secured by means of
expansion sleeves. Resistance to bending higher than that of the tube provi-
ded the base is solid and adequate (Maximum torque: 2000mN).
NEDERLANDS : Balusterbevestiging. Zware ui-
tvoering. Buisbevestiging door klemsysteem.
De bevestigingsdelen hebben een betere stevigheid als het doorbuigen van
de buis.
Een bepalende voorwaarde voor bevestiging is de kennis van de construc- 220mm 8 11/16’’
tieve ondergrond, het toetsen aan het Bouwbesluit en de keuze van het juiste
bevestigingssysteem (Maximumkoppel: 2000mN).
ESPAÑOL : Elementos de base para arranques. Construcciones pesadas. Fija-
ción del tubo por sistema de expansión. Resistencia a la flexión superior a la del
tubo, siempre que el soporte sea sólido y adecuado (Par máximo: 2000mN).
RuSSE : Опоры для стоек. Устойчивы, выносят большие нагрузки.
Благодаря закладной втулке, труба устойчиво закреплена. Степень Ø 140mm
сопротивления сгибанию выше, чем у трубы с аналогичной, однако Ø 5 1/2’’
цельной основой.
(максимальный момент: 2000мН).
Tube Ø 60,3mm Tube Ø 60,3mm
AISI 316 ( v4A) wP 281 AISI 316 ( v4A) wP 290
Tube Ø 2 3/8’’ Tube Ø 2 3/8’’
fRANÇAIS : Platines de fixation lourdes. fRANÇAIS : Caches-scellements.
DEuTScH :Plattenhalter Schwere Ausführung. DEuTScH :Abdeckrosetten.
ENGLISH: Heavy duty anchor bases. ENGLISH: Base collars.
Ø A
NEDERLANDS : Vloer montageplaat (zware uitvoering). NEDERLANDS :Bijpassende afdekrozet.
Ø B
ESPAÑOL : Pletinas de fijación macizas. ESPAÑOL : Tapas embellecedoras.
RuSSE : : Крепежные наконечники, RuSSE : Крепление опоры.
выносящие большие нагрузки.

Ø A Ø b AISI 304( v2A) AISI 316 ( v4A)
Ø 58mm Ø 16,5mm
Ø AISI 304( v2A) AISI 316 ( v4A) Ø 2 1/4’’ Ø 1/4’’ w 60 w 960
Ø 48x6mm / Ø 1 7/8’’ x 1/4’’ w 50 w 950 Ø 80mm Ø 42,7mm w 80 w 980
Ø 1 11/16’’
Ø 3 1/8’’
Ø 75x6mm / Ø 2 15/16’’ x 1/4’’ w 75 w 975 Ø 110mm Ø 42,7mm w 110 w 9110
Ø 1 11/16’’
Ø 4 5/16’’
Ø 110mm Ø 61mm
Ø 100x8mm / Ø 3 15/16’’ x 5/16’’ w 100 w 9100 Ø 4 5/16’’ Ø 2 3/8’’ - w 9115
Ø 146mm Ø 61mm
Ø 140x12mm / Ø 5 1/2’’ x 1/2’’ - w 9140 Ø 5 1/2’’ Ø 2 3/8’’ - w 9145
Grande forge - Catalogue Édition 2020 - www.grande-forge.com 81
