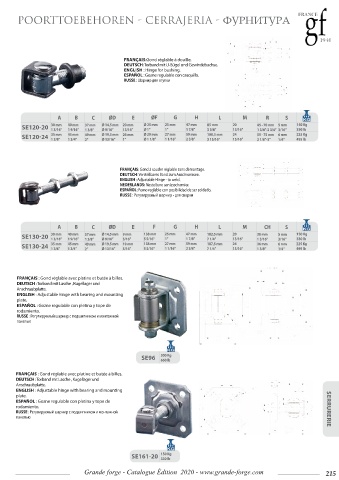

Page 217 - CAT-2020-Edition-WEB-Optimisé

PooRTToeBeHoReN - CeRRajeRia - ФурнитурА

fRANÇAIS:Gond réglable à douille.
DEuTScH: Torband mit U-Bügel und Gewindebuchse.
ENGLISH : Hinge for bushing.
ESPAÑOL : Gozne regulable con casquillo.
RuSSE : Шарнир для втулки

A b c ØD E Øf G H L m R S
SE120-20 30 mm 40 mm 37 mm Ø 14,5 mm 20 mm Ø 25 mm 25 mm 47 mm 85 mm 20 45 - 70 mm 5 mm 150 kg
1’’
Ø 1’’
330 lb
1 7/8’’
1 3/8’’
13/16’’
1 3/4’’-2 3/4’’ 3/16’’
1 9/16’’
1 3/16’’
13/16’’
3 3/8’’
Ø 9/16’’
SE120-24 35 mm 45 mm 49 mm Ø 19,5 mm 26 mm Ø 29 mm 27 mm 59 mm 100,5 mm 24 55 - 75 mm 6 mm 225 kg
Ø 1 1/8’’
1 1/16’’
2 3/8’’
2 1/8’’-3’’
Ø 13/16’’
2’’
1 3/4’’
495 lb
1/4’’
15/16’’
3 15/16’’
1’’
1 3/8’’
fRANÇAIS: Gond à souder réglable sans démontage.
DEuTScH: Verstellbares Band zum Anschweissen.
ENGLISH : Adjustable Hinge - to weld.
NEDERLANDS: Nastelbare aanlasscharnier.
ESPAÑOL :Perno reglable con posibilidad de ser soldado.
RuSSE : Регулируемый шарнир - для сварки
A b c ØD E f G H L m cH S
SE130-20 30 mm 40 mm 37 mm Ø 14,5 mm 9 mm 138 mm 25 mm 47 mm 182,5 mm 20 30 mm 5 mm 150 kg
13/16’’
5 5/16’’
1 3/16’’
7 1/4’’
1 7/8’’
1’’
Ø 9/16’’
330 lb
1 9/16’’
1 3/16’’
3/16’’
5/16’’
1 3/8’’
SE130-24 35 mm 45 mm 49 mm Ø 19,5 mm 10 mm 138 mm 27 mm 59 mm 187,5 mm 24 36 mm 6 mm 225 kg
1 1/16’’
5 5/16’’
495 lb
1 3/4’’
15/16’’
Ø 13/16’’
2 3/8’’
7 1/4’’
1 3/8’’
1 3/8’’
2’’
1/4’’
5/16’’
fRANÇAIS : Gond réglable avec platine et butée à billes.
DEuTScH : Torband mit Lasche , Kugellager und
Anschraubplatte.
ENGLISH : Adjustable hinge with bearing and mounting
plate.
ESPAÑOL : Gozne regulable con pletina y tope de
rodamiento.
RuSSE : Регулируемый шарнир с подшипником и монтажной
панелью
SE96 300 kg
660 lb
fRANÇAIS : Gond réglable avec platine et butée à billes.
DEuTScH : Torband mit Lasche , Kugellager und
Anschraubplatte.
ENGLISH : Adjustable hinge with bearing and mounting
plate.
ESPAÑOL : Gozne regulable con pletina y tope de
rodamiento.
RuSSE : Регулируемый шарнир с подшипником и монтажной SERRuRERIE
панелью
SE161-20 150 kg
330 lb
Grande forge - Catalogue Édition 2020 - www.grande-forge.com 215
