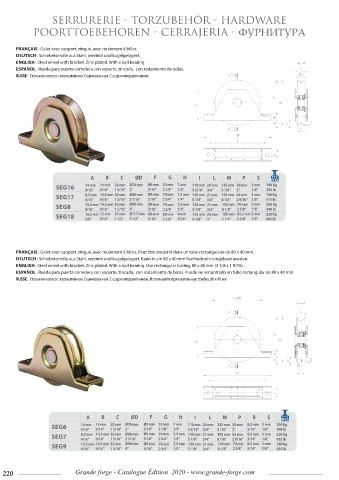

Page 222 - CAT-2020-Edition-WEB-Optimisé

SeRRuReRie - ToRZuBeHöR - HaRDWaRe

PooRTToeBeHoReN - CeRRajeRia - ФурнитурА

fRANÇAIS : Galet avec support, zingué, avec roulement à billes.
DEuTScH : Schiebetorrolle aus Stahl, verzinkt und kugelgelagert.
ENGLISH : Steel wheel with bracket. Zinc plated. With a ball bearing.
ESPAÑOL : Rueda para puerta corredera con soporte, zincada, con rodamiento de bolas.
RuSSE : Стальное колесо с кронштейном. Оцинкованная. С шарикоподшипником

A b c ØD f G H I L m P S
SEG16 14 mm 14 mm 32 mm Ø78 mm Ø9 mm 52 mm 7 mm 110 mm 20 mm 135 mm 50 mm 3 mm 180 kg
5/16’’
2 1/8’’
1 5/16’’ 3’’
1/8’’
1/4’’
395 lb
2’’
5 1/8’’
9/16’’
4 5/16’’ 3/4’’
9/16’’
SEG17 8,5 mm 14,5 mm 32 mm Ø88 mm Ø9 mm 70 mm 7,5 mm 130 mm 21 mm 155 mm 65 mm 3 mm 190 kg
9/16’’
415 lb
2 9/16’’ 1/8’’
5 1/8’’
6 1/8’’
1/4’’
1 5/16’’ 3 7/16’’
5/16’’
2 3/4’’
4/16’’
3/4’’
SEG8 13,5 mm 14,5 mm 32 mm Ø98 mm Ø9 mm 70 mm 7,5 mm 130 mm 21 mm 155 mm 70 mm 3 mm 200 kg
1/8’’
5/16’’
440 lb
1 5/16’’ 4’’
1/4’’
2 5/8’’
6 1/8’’
9/16’’’
3/4’’
2 3/4’
5 1/8’’
9/16’’
SEG18 16,5 mm 15 mm 37 mm Ø117 mm Ø9 mm 80 mm 9 mm 155 mm 25 mm 185 mm 85,5 mm 3 mm 220 kg
5/16’’
7 1/4’’
9/16’’
3 3/8’’
5/16’’
1/8’’
4 1/2’’
1 1/2’’
485 lb
3 1/8’’
5/8’’
1’’
6 1/8’’
fRANÇAIS : Galet avec support, zingué, avec roulement à billes. Peut être encastré dans un tube rectangulaire de 80 x 40 mm.
DEuTScH : Schiebetorrolle aus Stahl, verzinkt und kugelgelagert. Kann in ein 80 x 40 mm Rechteckrohr eingebaut werden.
ENGLISH : Steel wheel with bracket. Zinc plated. With a ball bearing. Use rectangular tubing, 80 x 40 mm (3 1/8 x 1 9/16).
ESPAÑOL : Rueda para puerta corredera con soporte, zincada, con rodamiento de bolas. Puede ser empotrado en tubo rectangular de 80 x 40 mm.
RuSSE : Стальное колесо с кронштейном. Оцинкованная. С шарикоподшипником. Используйте прямоугольную трубку, 80 х 40 мм
A b c ØD f G H I L m P R S
SEG6 14 mm 14 mm 32 mm Ø78 mm Ø9 mm 52 mm 7 mm 110 mm 20 mm 135 mm 50 mm 8,5 mm 3 mm 200 kg
2’’
5 1/8’’
5/16’’
2 1/8’’
1/8’’
9/16’’
1 5/16’’ 3’’
5/16’’
440 lb
1/4’’
4 5/16’’ 3/4’’
9/16’’
SEG7 8,5 mm 14,5 mm 32 mm Ø88 mm Ø9 mm 70 mm 7,5 mm 130 mm 21 mm 155 mm 65 mm 8,5 mm 3 mm 220 kg
485 lb
2 9/16’’ 5/16’’
1/8’’
2 3/4’’
1/4’’
5 1/8’’
9/16’’
1 5/16’’ 3 7/16’’
5/16’’
6 1/8’’
3/4’’
4/16’’
SEG9 13,5 mm 14,5 mm 32 mm Ø98 mm Ø9 mm 70 mm 7,5 mm 130 mm 21 mm 155 mm 70 mm 8,5 mm 3 mm 380 kg
1/8’’
835 lb
6 1/8’’
9/16’’’
1 5/16’’ 4’’
5/16’’
2 5/8’’
1/4’’
5/16’’
5 1/8’’
3/4’’
2 3/4’
9/16’’
