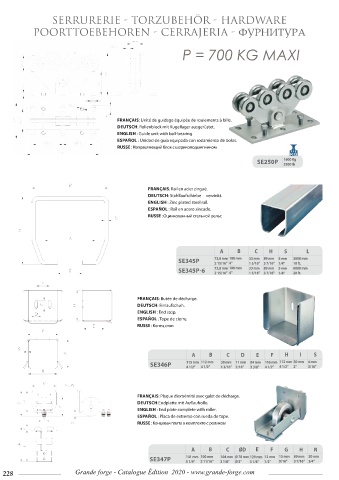

SeRRuReRie - ToRZuBeHöR - HaRDWaRe

PooRTToeBeHoReN - CeRRajeRia - ФурнитурА

P = 700 kG MaxI

fRANÇAIS: Unité de guidage équipée de roulements à bille.
DEuTScH: Rollenblock mit Kugellager ausgerüstet.
ENGLISH : Guide unit with ball-bearing
ESPAÑOL : Unidad de guía equipada con rodamiento de bolas.
RuSSE : Направляющий блок с шарикоподшипником

SE250P 1600 kg
3500 lb

fRANÇAIS: Rail en acier zingué.
DEuTScH: Stahllaufschiebe verzinkt.
ENGLISH : Zinc plated steel rail.
ESPAÑOL : Rail en acero zincado.
RuSSE : Оцинкованный стальной рельс

A b c H S L
SE345P 73,8 mm 100 mm 33 mm 89 mm 5 mm 3000 mm
1 5/16’’
2 15/16’’
10 ft.
4’’
1/4’’
3 7/16’’
SE345P-6 73,8 mm 100 mm 33 mm 89 mm 5 mm 6000 mm
20 ft.
4’’
1/4’’
1 5/16’’
2 15/16’’
3 7/16’’
fRANÇAIS: Butée de décharge.
DEuTScH: Einlaufschuh.
ENGLISH : End stop.
ESPAÑOL : Tope de cierre.
RuSSE : Конец стоп

A b c D E f H I S
SE346P 115 mm 112 mm 30 mm 11 mm 84 mm 116 mm 112 mm 50 mm 4 mm
3/16’’
2’’
4 1/2’’
4 1/2’’
3 3/8’’
7/16’’
4 1/2’’
4 1/2’’
1 3/16’’
fRANÇAIS: Plaque d’extrémité avec galet de décharge.
DEuTScH:Endplatte mit Auflaufrolle.
ENGLISH : End plate complete with roller.
ESPAÑOL : Placa de extremo con rueda de tope.
RuSSE : Концевая плита в комплекте с роликом

A b c ØD E f G H N
SE347P 141 mm 100 mm 104 mm Ø 78 mm 129 mm 12 mm 15 mm 89 mm 20 mm
2 11/16’’
3 7/16’’ 3/4’’
9/16’’
5 1/8’’
1/2’’
5 1/4’’
3 1/8’’
Ø 3’’
