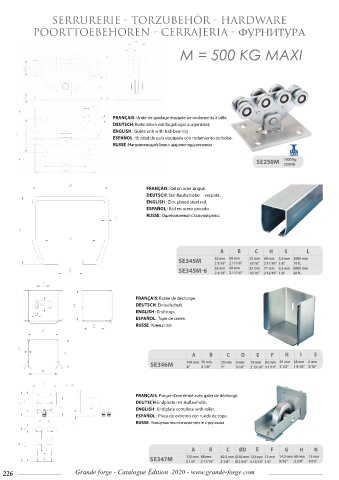

SeRRuReRie - ToRZuBeHöR - HaRDWaRe

PooRTToeBeHoReN - CeRRajeRia - ФурнитурА

M = 500 kG MaxI

fRANÇAIS: Unité de guidage équipée de roulements à bille.
DEuTScH: Rollenblock mit Kugellager ausgerüstet.
ENGLISH : Guide unit with ball-bearing
ESPAÑOL : Unidad de guía equipada con rodamiento de bolas.
RuSSE : Направляющий блок с шарикоподшипником

SE250m 1000 kg
2200 lb

fRANÇAIS: Rail en acier zingué.
DEuTScH: Stahllaufschiebe verzinkt.
ENGLISH : Zinc plated steel rail.
ESPAÑOL : Rail en acero zincado.
RuSSE : Оцинкованный стальной рельс

A b c H S L
SE345m 52 mm 68 mm 23 mm 68 mm 3,5 mm 3000 mm
2 11/16’’
10 ft.
15/16’’
2 11/16’’
2 1/16’’
1/8’’
SE345m-6 52 mm 68 mm 23 mm 71 mm 3,5 mm 6000 mm
1/8’’
2 11/16’’
15/16’’
2 1/16’’
2 13/16’’
20 ft.
fRANÇAIS: Butée de décharge.
DEuTScH: Einlaufschuh.
ENGLISH : End stop.
ESPAÑOL : Tope de cierre.
RuSSE : Конец стоп

A b c D E f H I S
SE346m 104 mm 78 mm 25 mm 9 mm 75 mm 82 mm 91 mm 38 mm 4 mm
1 9/16’’ 3/16’’
2 15/16’’ 3 1/16’’ 3 1/2’’
5/16’’
3 1/8’’
4’’
1’’
fRANÇAIS: Plaque d’extrémité avec galet de décharge.
DEuTScH:Endplatte mit Auflaufrolle.
ENGLISH : End plate complete with roller.
ESPAÑOL : Placa de extremo con rueda de tope.
RuSSE : Концевая плита в комплекте с роликом

A b c ØD E f G H N
SE347m 135 mm 68 mm 82.5 mm Ø 68 mm 123 mm 12 mm 14,5 mm 68 mm 15 mm
9/16’’
2 11/16’’
9/16’’
2 3/4’’
3 1/8’’
4 15/16’’ 1/2’’
5 1/4’’
Ø 2 3/4’’
